  • Handlungssituation

    • Arbeitsauftrag
      Werkstück

      Sie sind in der Qualitätskontrolle eines Maschinenbauunternehmens tätig.

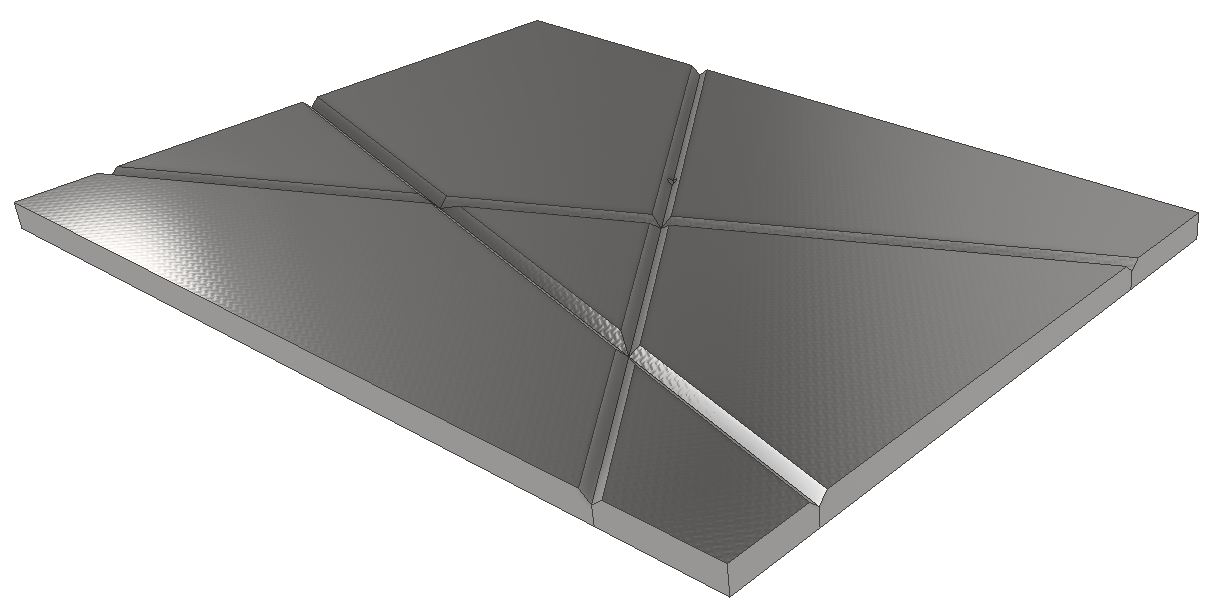

      Das oben abgebildete Werkstück soll gefertigt werden (alle Maße in mm). Hierzu sind in eine Stahlplatte die abgebildeten Rillen einzufräsen.

      Zur Programmierung der CNC-Fräse müssen anhand der Zeichungen des Werkstücks die Anfangs- und Endpunkte ermittelt werden. Vor der Fertigstellung sollen die aus der Konstruktionszeichnung ermittelten Werte mit den Sollvorgaben für das Werkstück abgeglichen werden.

      Überprüfen Sie die Einhaltung der Vorgaben mit Hilfe der Tabelle: Sollvorgaben für das Werkstück zum Abgleich. Abweichungen von ± 0,01 mm bzw. ± 0,05° sind zulässig.

      Der Fräser fährt bei der Bearbeitung des Werkstücks folgenden Weg:
      Ursprung → A1 → Fräser absenken → E1 → Fräser anheben → A2 → Fräser absenken → E2 → Fräser anheben → A3 → Fräser absenken → E3 → Fräser anheben → Ursprung

      Die Vorschubgeschwindigkeit des Fräsers beträgt \(v=50\;\dfrac{\textrm{mm}}{\textrm{min}}\).
      Berechnen Sie anhand der Wegvorgabe die Bearbeitungsdauer pro Werkstück.

  • Material

    Hier finden Sie Materialien zur Bearbeitung der Lernsituation.

  • Hilfestellungen

    Hier finden Sie Hilfestellungen, die bei der Bearbeitung der Lernsituation hilfreich sein können.

  • Vertiefungen

  • Kompetenzcheck

    • Aufgaben zur Wiederholung und Übung Test
      Mit diesem Test können Sie feststellen, ob Sie die wesentlichen Inhalte beherrschen.
